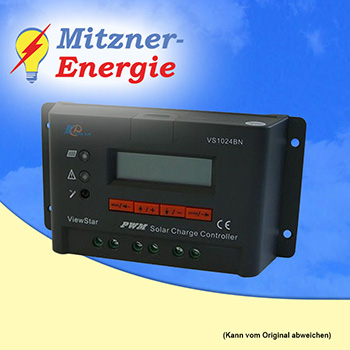

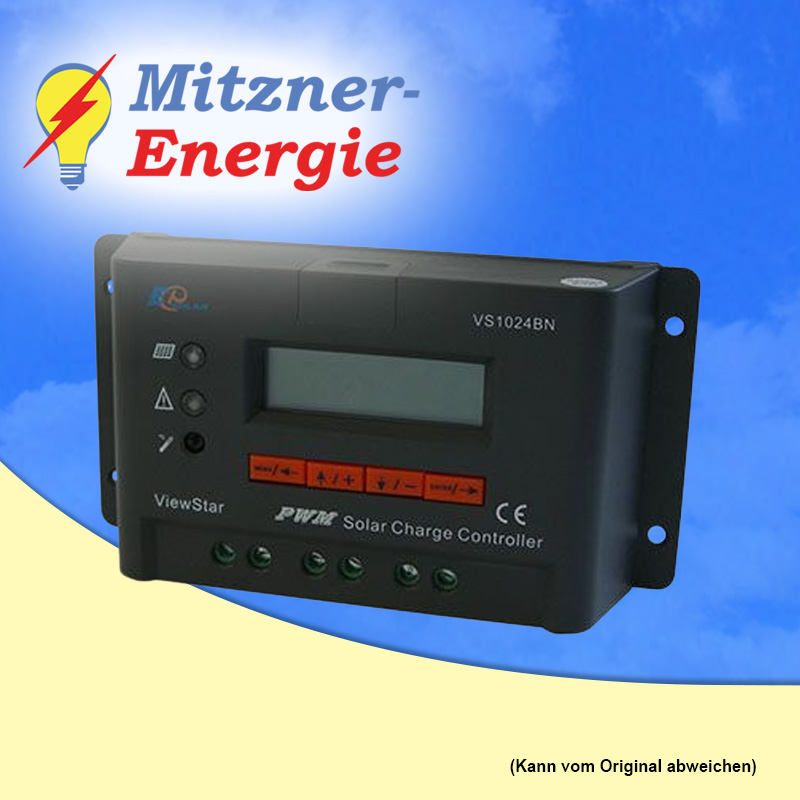

PWM Laderegler VS1024 BN 12-24V 10A
Artikel-Nr. PWM7000
Solar-Laderegler PWM -Laderegler für Systemspannungen von 12V bis 24Volt
Bis 120 Watt Modulleistung bei 12Volt Batteriespannung.Bis 240 Watt Modulleistung bei 24Volt Batteriespannung. Die neue Viewstar Serie ist eine neue programmierbare Solarladeregler Generation mit integriertem Display. Alle Modelle verwenden Aluminium-Kühlkörper, für die Zuverlässigkeit in Hochtemperatur-Umgebungen.
RS-485-Verbindung zum Remote-Display MT50 oder über Adapterkabel zum PC ermöglicht die Echtzeit -Überwachung, benutzerdefinierte Einstellung und Kontrolle des Ladereglers. PWM-Laderegler Durch ein Hybridstellglied wird der aktuelle Betriebszustand ermittelt und in Folge der Ladevorgang durch das Prinzip der Pulsweitenmodulation optimiert. Somit wird u.a. ein sehr geringer Spannungsabfall (maximal 0,2V) und Eigenstrombedarf (maximal 0,02A) erreicht.
Daher sind PWM-Laderegler deutlich effektiver als einfache Linearladeregler.
Durch den eingebauten Mikroprozessor wird die Batterie schonend geladen und garantiert dadurch eine lange Lebensdauer Ihrer Solar-Batterien. An den LEDs lässt sich der Ladezustand sowie das Laden über das Solarmodul erkennen. Der eingebaute Unterspannungsschutz verhindert ein zustarkes Entladen der Batterie. Ein Überladen der Batterien wird somit verhindert da der Laderegler bei erreichen der vollen Kapazität den Ladevorgang beendet. Der Solarregler ist mit Solarmodulen aller Fabrikate kombinierbar.
Geeignet für Säure- und Gelbatterien. Der integrierte Microprozessor steuert die Schaltschwellen des Ladevorgangs präzise und temperaturstabil.
Features
Mit dem Display MT50 oder Adapterkabel und Software kann der Regler überwacht und eingestellt werden. Ein Monitoring des Reglers ist über die PC Software möglich.Es sind 4 Batterietypen einstellbar. Im Batterietyp User sind die Spannungen frei wählbar und über die Software programmierbar. (Lithiumbatterien) Ein schaltbarer Lastausgang gibt dem Benutzer die Möglichkeit, sämtliche Verbraucher, welche am Solarladeregler angeschlossen sind mit einem Tastendruck am Regler oder über Softwareinstellung des PC ein bzw. auszuschalten.
Timer können eine Nachtbeleuchtung steuern sobald der Regler durch das Solarmodul "Nacht" erkennt.
Ertragsmessung aller Sytemparameter und Monitoring über PC Software möglich.
Eigenschaften:
- Hält die Batterie voll aufgeladen
- Einsetzbar für Säure, AGM, Gel und Lithium- Batterien
- Verhindert, daß die Batterie in der Nacht Spannung an die Solaranlage abgibt
- Polaritätsumkehrschutz für Batterie und Solarpanel
- Externer Batterietemperatursensor anschliessbar
- RS485/ Schnittstelle mit Modbus Protokoll vorhanden
- Automatische Abschaltung falls der Ladestrom die Kapazität des Reglers übersteigt
- Automatische Temperaturkompensation (ATC)
- Timerfunktion bis 1-15 Std Option für Nachtbeleuchtung
- LED zeigt Ladezustand der Batterie an
- LCD Display mit 4 Tasten Auswahl und Menue
- PWM - Modulation
- Automatische Ein-/Ausschaltung des Ladestroms, abhängig von der Batterieladung
- 4 Batterietypen einstellbar ( offene Säure, AGM, Gel, User)
- Mittels optional bestellbarer Knopfzelle CR1220 ermöglicht der Regler eine Speicherung der Ertragsdaten auch wenn er kurze Zeit stromlos ist.
- Geeignet für Lithiumbatterien
Anwendung:
- Solar-Beleuchtungssystem
- Solar- Home System
- Solarüberwachung
- Caravan und Boote
- Solar- Straßenverkehrssignale
- Solarkraftwerk
Technische Details:
- Arbeitsspannung: 12V, 24V (wird automatisch erkannt)
- Maximaler Arbeitsstrom: 10A
- max. Batteriespannung 32V
- Typ. Eigenstromverbr. =18mA
- Schnittstelle: RS485 /
- Überspannungsschutz
- Kurzschlussfest
- Verluststrom bei keiner Ladung: =<20 mA
- Spannungsabfall: <240mV
- Gewicht: 200 g
- Anschlussklemmen für max. Kabelquerschnitt 6mm²
Download Datenblatt (PDF, deutsch, ca. 0,5 MB)
