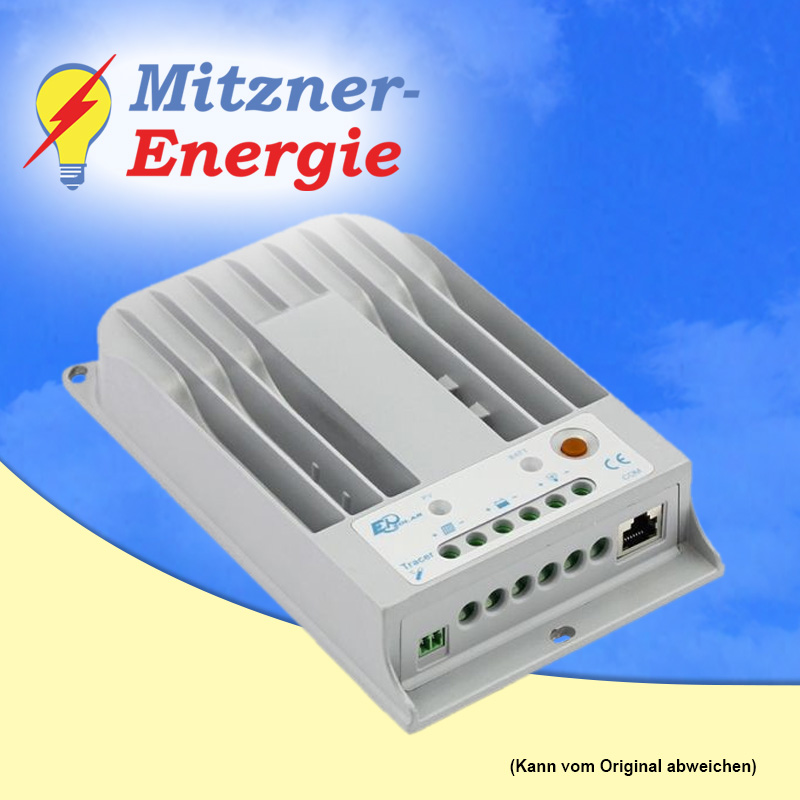

Laderegler MPPT1215 BN 10A 12-24V

Artikel-Nr. MPPT7014

Laderegler MPPT1215 BN 10A 12-24V

Solarladeregler MPPT 1215BN 10A

• Modulleistung bis 120W bei 12V bis 240W bei 24V
• Modulleerlaufspannung bis 150 Volt

Ideal um die ganze Leistung Ihres Solarmodules zu nutzen Ihre Solarbatterien 12 oder 24Volt zu laden.

Durch MPPT (Max Power Point Tracking) wird die volle Leistung Ihrer Solarmodule optimal genutzt.

Für alle gängigen Modultechnologien, optimal für Solarsysteme mit Modulspannungen die höher sind als die Batteriespannung.
Sie können mit diesen Reglern auch Module verwenden die eigentlich für den Einsatz in netzgekoppelten Anlagen vorgesehen sind.

Der effizienteste Arbeitspunkt der Solarmodule verändert sich durch verschiedene Faktoren, wie Modultemperatur, Einstrahlung, Modultyp usw. Dieser Arbeitspunkt wird vom internen Mikrocontroller ständig überwacht und gegebenenfalls so gesteuert, dass die optimalste Leistung des Solarmoduls gegeben ist und Ihre Akkus mit dem jeweiligen größten Strom geladen werden.

Am Beispiel eines 130 Watt Modules kann man dies sehr deutlich erkennen.
MPPT-Spannung = 17,5 Volt MPPT- Strom = 7,42 Ampere ergibt 17,5V x 7,42 A = 130 Watt.
Wenn das Modul am MPPT- Regler angeschlossen ist bleibt die Spannung bei 17,5 Volt

Wenn Das Modul an einem normalen Regler angeschlossen ist und die Batteriespannung beträgt 12V dann hat auch das Modul 12V Spannung.
Bei voller Sonneneinstrahlung gibt das Modul dann 12V und 7,42 A ab, ergibt 12V x 7,42A = 89 Watt.

Das bedeutet, mit diesem Laderegler gibt Ihr Solarmodul bis zu 40 % mehr ab als mit einem herkömmlichen Laderegler.

Werfen Sie einen Blick auf die MPPT-Vorteile

In photovoltaischen Solaranlagen werden in der Regel Blei-Säure, wartungsfreie Blei-Säure, Blei-Gel und Blei-Vlies Batterien zur Speicherung der Energie verwendet. Bleibatterien müssen vor Tiefentladung und Überladung geschützt werden. Der MPPT Solarladeregler erfüllt beide Anforderungen, außerdem werden die Batterien durch intelligenten Pflegebetrieb bestens gewartet.
Die Schaltschwellen für Über-/Unterspannung, Lastabschaltung und Rücksetzspannung werden präzise und temperaturstabil über den internen Mikrocontroller gesteuert. Diese Schalltschwellen sind im Batterietyp User frei wählbar und über PC Software programmierbar.

Features

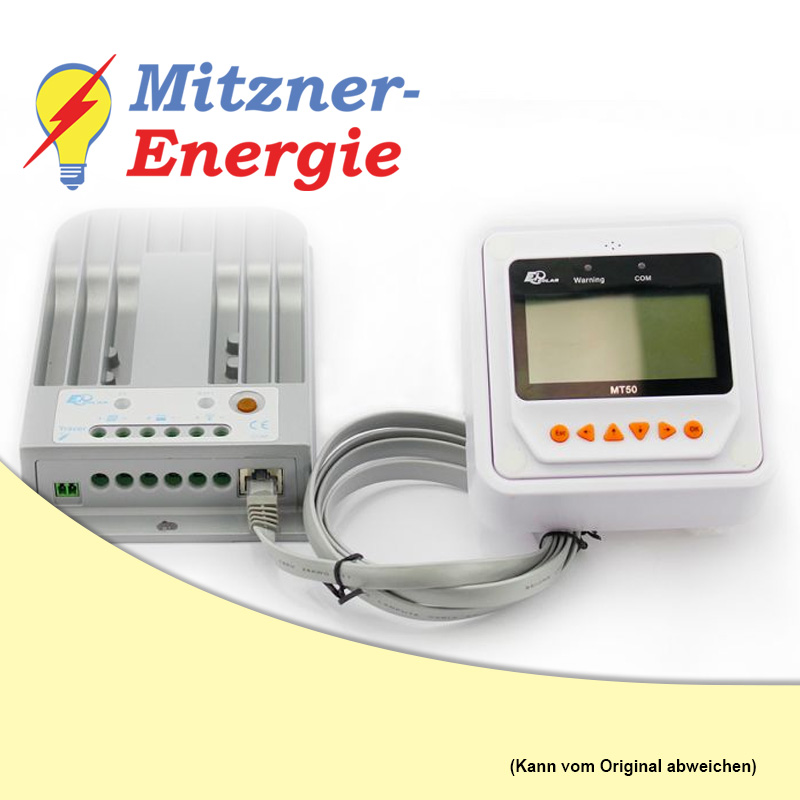

Mit dem Display MT50 oder Adapterkabel und Software kann der Regler überwacht und eingestellt werden. Ein Monitoring des Reglers ist über die PC Software möglich.
Es sind 4 Batterietypen einstellbar. Im Batterietyp User sind die Spannungen frei wählbar und über die Software programmierbar. (Lithiumbatterien) Ein schaltbarer Lastausgang gibt dem Benutzer die Möglichkeit, sämtliche Verbraucher, welche am Solarladeregler angeschlossen sind mit einem Tastendruck am Regler oder über Softwareinstellung des PC ein bzw. auszuschalten.
2 Timer können eine Nachtbeleuchtung steuern sobald der Regler durch das Solarmodul "Nacht" erkennt.
Ertragsmessung aller Sytemparameter und Monitoring über PC Software möglich.
Mit dem optional erhältlichen Display MT50 kann der Regler eingestellt und überwacht werden.

Eigenschaften

• MPPT (Max Power Point Tracking)
• Maximaler Ladestrom 10 Ampere
• Automatische Systemspannungserkennung 12/24V
• Solareingang Modulleerlaufspannung von 5V bis 150V Leerlaufspannung
• Akku-Tiefentladeschutz, Überladeschutz, Überspannungsschutz
• RS485/ Schnittstelle, Modbusprotokoll
• Monitoring über PC Software oder Display MT50
• Temperaturabhängige Ladeparameterkorrektur
• Lüfterlose Konvektionskühlung bis 50°C
• Timerfunktion bis 1-15 Std Option für Nachtbeleuchtung
• Automatische Tag/Nachterkennung
• Lastausgang mit Abschaltmöglichkeit
• 4 Batterietypen einstellbar ( offene Säure, AGM, Gel, User)
• geeignet für Lithiumbatterien

Technische Daten

Akku Nennspannung	12/24 DC
Modul-Leerlaufspannung	bis 150V DC
Max. Modulleistung	120W (12V) / 240W (24V)
Max. Laststrom	10 A
Max. Ladestrom	10 A
Typ. Eigenstromverbr.	< 50 mA
Temperaturbereich	- 25°C bis + 60°C
Schutzart	IP20
Abmessungen in mm	196 x 117 x 36mm
Gewicht	0,9 Kg
Anschlussklemmen	4 mm²

Optionales Zubehör

• Externer Temperatursensor
• PC Adapterkabel-USB
• Monitoring Software
• Display MT50
