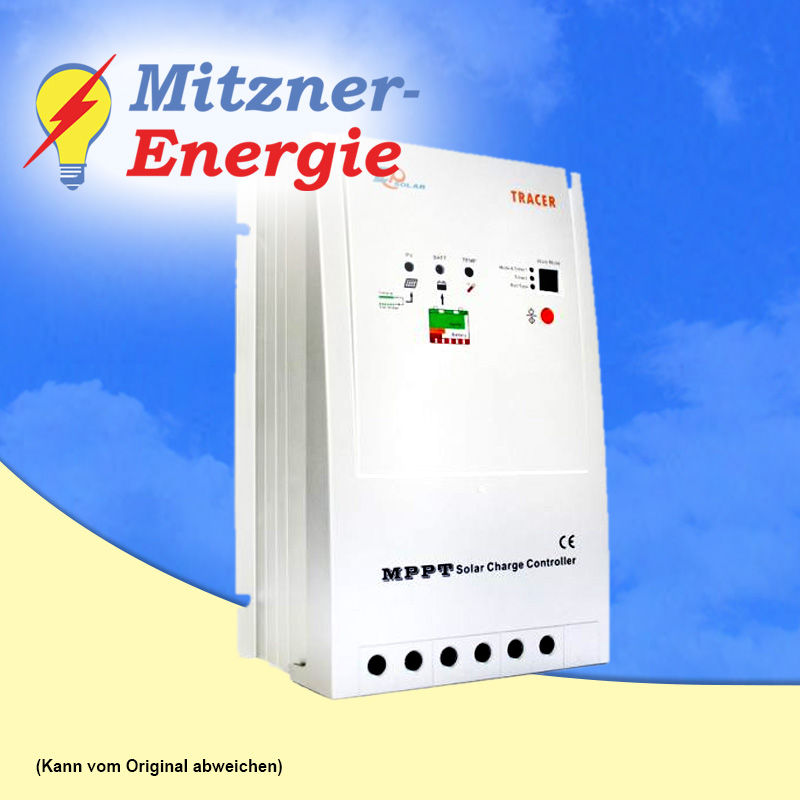

MPPT3215 RN 30A Laderegler 12-24V Solarladeregler
Artikel-Nr. MPPT7004
Laderegler MPPT3215 RN 30A 12-24V
Solarladeregler MPPT30- Modulleistung bis 390W bei 12V bis 720W bei 24V
- Moduleingangspannung bis 150 Volt
Ideal um die ganze Leistung Ihres Solarmodules zu nutzen Ihre Solarbatterien 12 oder 24Volt zu laden.
Durch MPPT (Max Power Point Tracking) wird die volle Leistung Ihrer Solarmodule optimal genutzt.
Für alle gängigen Modultechnologien, optimal für Solarsysteme mit Modulspannungen die höher sind als die Batteriespannung. Sie können mit diesen Reglern auch Module verwenden die eigentlich für den Einsatz in netzgekoppelten Anlagen vorgesehen sind.
Der effizienteste Arbeitspunkt der Solarmodule verändert sich durch verschiedene Faktoren, wie Modultemperatur, Einstrahlung, Modultyp usw. Dieser Arbeitspunkt wird vom internen Mikrocontroller ständig überwacht und gegebenenfalls so gesteuert, dass die optimalste Leistung des Solarmoduls gegeben ist und Ihre Akkus mit dem jeweiligen größten Strom geladen werden.
Am Beispiel eines 130 Watt Modules kann man dies sehr deutlich erkennen. MPPT-Spannung = 17,5 Volt MPPT- Strom = 7,42 Ampere ergibt 17,5V x 7,42 A = 130 Watt. Wenn das Modul am MPPT- Regler angeschlossen ist bleibt die Spannung bei 17,5 Volt
Wenn Das Modul an einem normalen Regler angeschlossen ist und die Batteriespannung beträgt 12V dann hat auch das Modul 12V Spannung. Bei voller Sonneneinstrahlung gibt das Modul dann 12V und 7,42 A ab, ergibt 12V x 7,42A = 89 Watt.
Das bedeutet, mit diesem Laderegler gibt Ihr Solarmodul bis zu 40 % mehr ab als mit einem herkömmlichen Laderegler.
MPPT-Vorteile
In photovoltaischen Solaranlagen werden in der Regel Blei-Säure, wartungsfreie Blei-Säure, Blei-Gel und Blei-Vlies Batterien zur Speicherung der Energie verwendet. Bleibatterien müssen vor Tiefentladung und Überladung geschützt werden. Der MPPT Solarladeregler erfüllt beide Anforderungen, außerdem werden die Batterien durch intelligenten Pflegebetrieb bestens gewartet.
Die Schaltschwellen für Über-/Unterspannung, Lastabschaltung und Rücksetzspannung werden präzise und temperaturstabil über den internen Mikrocontroller gesteuert.
Features
- Ein schaltbarer Lastausgang gibt Ihnen die Möglichkeit, sämtliche Verbraucher, welche am MPPT Solarladeregler angeschlossen sind, mit einem Tastendruck am Regler oder der Fernbedienung ein- bzw. auszuschalten.
- 2 Timer können eine Nachtbeleuchtung steuern sobald der Regler durch das Solarmodul Nacht erkennt.
- Optionales Display mit Fernbedienung über Kabel bis 10 Meter Entfernung anschließbar.
- Ertragsmessung und alle Systemparameter am Ferndisplay ablesbar.
- Speicherung der verbrauchten Amperestunden am Lastausgang.
- Einstellmöglichkeit für 3 Batterietypen (Säure, AGM, Gel).
Eigenschaften
- MPPT (Max Power Point Tracking)
- Automatische Systemspannungserkennung 12/24V
- Solareingang Spannungsbereich von 6V bis 150V
- Akku-Tiefentladeschutz, Überladeschutz, Überspannungsschutz
- RJ45-Schnittstelle für optionale Fernanzeige
- Temperaturabhängige Ladeparameterkorrektur
- Lüfterlose Konvektionskühlung bis 45°C
- Übertemperaturschutz, Überstromschutz, Polaritätsschutz
- Timer-Funktion mit 1-15 Stunden, Option für Nachtbeleuchtung
- Automatische Tag / Nacht- Erkennung
- Lastausgang mit Abschaltmöglichkeit
Download Datenblatt (PDF, deutsch, ca. 1 MB)
Download Datenblatt (PDF, englisch, ca. 1 MB)
Technische Daten MPPT 10A
Akku Nennspannung | 12/24 DC |
Modulspannung | bis 150V DC |
Max. Modulleistung | 390W (12V) / 720W (24V) |
Max. Laststrom | 20 A |
Max. Ladestrom | 30 A |
Typ. Eigenstromverbr. | < 30mA |
Temperaturbereich | - 25°C bis + 60°C |
Schutzart | IP30 |
Abmessungen in mm | 242 x 169 x 91 |
Gewicht | 2000 g |
Anschlussklemmen | 30 mm² |
Preis
€ 199,95 inkl. MwSt. zzgl. Versandkosten
