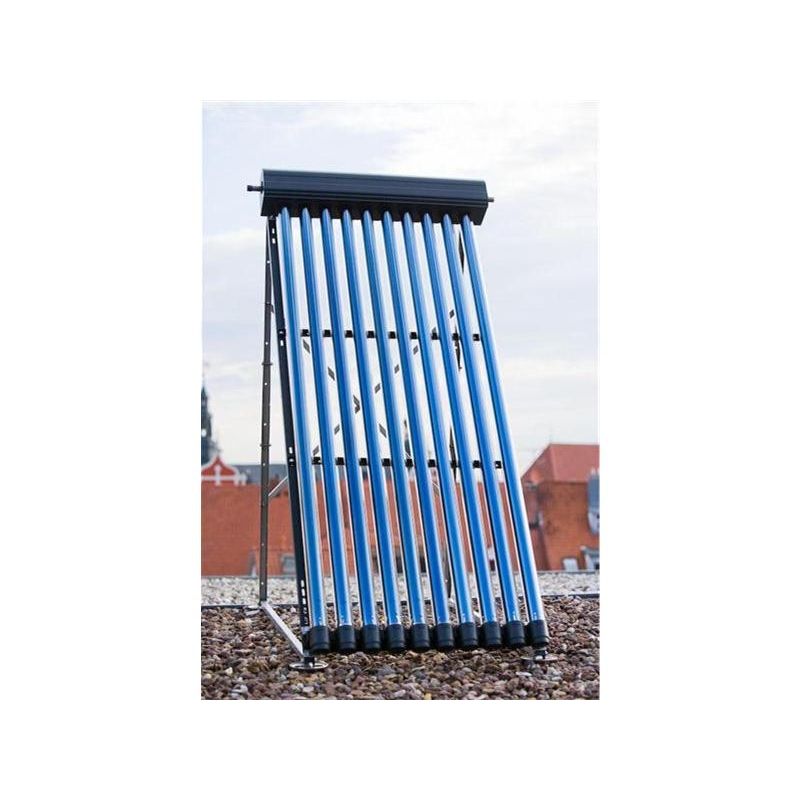

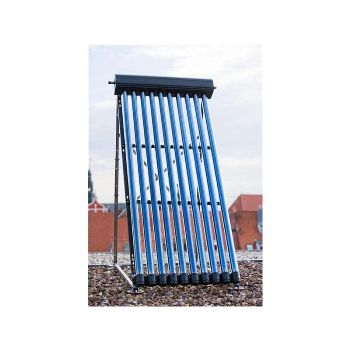

Röhrenkollektor WT-B 58 / 30

Artikel-Nr. 032007

Röhrenkollektor WT-B 58 / 30

• Rahmen aus Aluminium
• Sammelrohr aus Kupfer mit 15 bar Prüfdruck
• Kollektorabdeckung aus beschichtetem Aluminium
• Trockene Heat-Pipe-Anbindung zum Sammelrohr
• Hochtemperaturisolierung bis 1000°C
• Direkt umflossener Kondensator, daher höchste Leistung
• hervorragendes Design
• leistungsstärkster Kollektor
• 10 Jahre Garantie auf Röhren
• unschlagbares Preis/Leistungsverhältnis

Heatpipe-Vakuumröhren

NEU 24 mm Heatpipe zur besseren Wärmeübertragung. Durch die trockene Anbindung der Kollektorröhren ist der Ein- und Ausbau einzelner Röhren möglich ohne die Solaranlage entleeren zu müssen. Hochwertigste, korrosionsbeständige Materialien garantieren eine hohe Betriebssicherheit und lange Nutzungsdauer. In einem speziellen Absorber zirkuliert ein Trägermedium, das bei Sonneneinstrahlung verdampft und die Wärme über einen Wärmetauscher an das Solarmedium abgibt. Hochselektiv beschichtete Innenröhre mit umlaufenden Absorber (360°). Röhre aus doppelwandigem Borosilikat-Glas, Kupfer und Aluminium.

Der Sammlerkasten

Er besteht aus dem Kupferrohr- Kern, der durch das Solarmedium durchflossen wird und gleichzeitig die Wärme an dieses überträgt. Die sehr effektive Spezialisolierung und das Gehäuse aus korrosionsbeständigem ALUMINIUM minimieren thermische Verluste auf ein Mindestmaß. Die einzelnen Vakuumröhren sind nebeneinander in Reihe eingesteckt und geben schon nach 2 Minuten über den Heatpipe-Kopf die Wärme an den Sammler ab. Die trockene Anbindung macht den Wechsel einer Röhre leicht möglich ohne die Anlage zu entleeren.

Zertifikate

• Europa Prüfnorm EN 12975
• Solar Keymark
• Kollektorlistung bei der BAFA Deutschland
• ISO 9001 Zertifikat
• Blauer Engel
• Fraunhofer Institut getestet

Technische Daten

Anzahl der Röhren	30
Breite	2500 mm
Höhe	2000 mm
Tiefe	157 mm
Bruttofläche	5,055 m²
Aperturfläche	2,83 m²
Absorberfläche	2,45 m²
Kollektorinhalt	1,9 l
Gewicht	110 kg
max. Betriebsdruck	6 bar
Stagnationstemperatur	220 °C
Material des Kollektors	ALCu / Glas / Steinwolle
Material der Röhren	Borosilikatglas 1,6mm-2,0mm
Material/Absorberbeschichtung	Ail-N/AI auf Glas
Röhrenabmessung	58/1,8/1,6/1812 mm
Typ des Kollektors	Heat Pipe
