Tacosol FV70 EU 21 Solarstation 1,5-6 l
Artikel-Nr. 034004

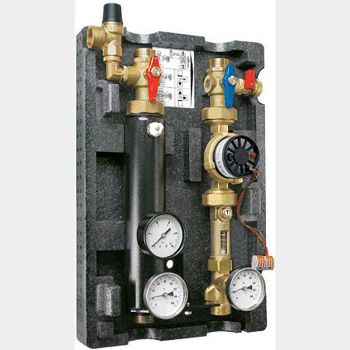

Tacosol FV70 EU 21 Solarstation 1,5-6 l
Anwendung als Pump-, Regulier-, und Entlüftereinheit in Solarthermie-Anlagen
Die FV 70 TACOSOL EU 21 ist eine globalstrahlungsgeregelte Solarstation. Die hocheffiziente Gleichstrompumpe wird direkt vom Strom eines PV-Paneels versorgt und geregelt. Der sonst übliche Netzanschluss, Solarregler, Kollektor- und Speicherfühler entfällt. Die Steuerung der Anlage wird durch einen Temperatursensor, welcher in der Pumpe integriert ist, vorgenommen. Dieser regelt bzw. unterbricht in Abhängigkeit von der Rücklauftemperatur den Volumenstrom. Das überschüssige Anlagevolumen wird vom MAG aufgenommen. Nach Abkühlung des Kollektors fährt die Anlage automatisch wieder an. Durch diese Komponenten wird ein autonomer und effizienter Betrieb ermöglicht. Der hydraulische Abgleich, die Durchflussmessung und die Entlüftung kann direkt an der Station vorgenommen werden. Mit den bereits für Frostschutzmittel geeichten Skalen kann der Fachmann vor Ort die exakten Durchflusswerte einstellen und kontrollieren. Die Montage und Entlüftung kann von einer Person alleine ausgeführt werden. Gebrauchsmusterschutz ist erteilt.
Einbauposition
Die Solarstation muss senkrecht montiert sein, damit eine einwandfreie Funktion der Entlüftungseinheit gewährleistet werden kann.Vorteile
- Autarker Solarbetrieb möglich
- Keine Mehrkosten, da Solarregler und dessen Installation entfallen
- Maximale Umweltentlastung
- Hocheffiziente Gleichstrompumpe
- Kostengünstige Montage und Befüllung (Einmannmontage)
- Erhebliche Erleichterung im Befüllen und Entleeren der Anlage durch multifunktionalen Kugelhahn
- Kollektor- und Speicherteil für Montagearbeiten trennbar
- Einfacher Pumpenwechsel (saug- und druckseitig absperrbar)
- Genaues und schnelles Einregulieren ohne Hilfe von Diagrammen, Tabellen oder teuren Messgeräten
- Funktionskontrolle mittels Volumenstromdirektanzeige im SETTER Inline UN
- Ableseskala in l/min bereits für Glykolgemische ?=2,3 mm²/s geeicht
- Stetige Luftabscheidung während des Anlagebetriebes
Funktionsweise
Die Intensität der Globalstrahlung regelt im Kollektor über die erzeugte Spannung direkt die Drehzahl (Leistung) der Pumpe. Die Durchflussmessung beruht auf dem bewährten Schwebekörper-Prinzip. Die Mess- und Anzeigeeinheit ist im Armaturenkörper integriert. Die Entlüftung erfolgt durch besondere strömungstechnische Maßnahmen, wobei die Luft im Oberteil der Entlüfterflasche gesammelt wird und sporadisch abgelassen werden kann.
Technische Daten
Max. Betriebstemperatur:Vorlauf (Entlüfterseite) | TB 160°C |
Rücklauf (Pumpenseite) | TB 95°C |
Max. Betriebsdruck | PB 6 bar (bis PB 8 bar möglich) |
Ansprechdruck des eingebauten Sicherheitsventils | 6 bar |
Gewinde nach DIN 2999/ISO 7 und ISO 228 | |
Messgenauigkeit +/-10 % (vom Endwert) | |
Entlüfterrohr aus Stahl lackiert | |
Armaturengehäuseteile aus Messing | |
Innenteile aus rostfreiem Stahl, Messing und Kunststoff | |
Schauglas aus Borosilikat | |
O-Ringdichtungen aus EPDM | |
Flachdichtungen: solartauglich, hochtemperaturbeständig | |
Isolation: EPP |
Durchflussmedien
- Wassermischungen mit gebräuchlichen Korrosions- und Frostschutzzusätzen (Anzeigeskala fur Mediumviskositat =2,3 mm²/s)
- Heizungs- und Kühlwasser
Preis
Auf Anfrage
